加油機
PROJECTILE LF

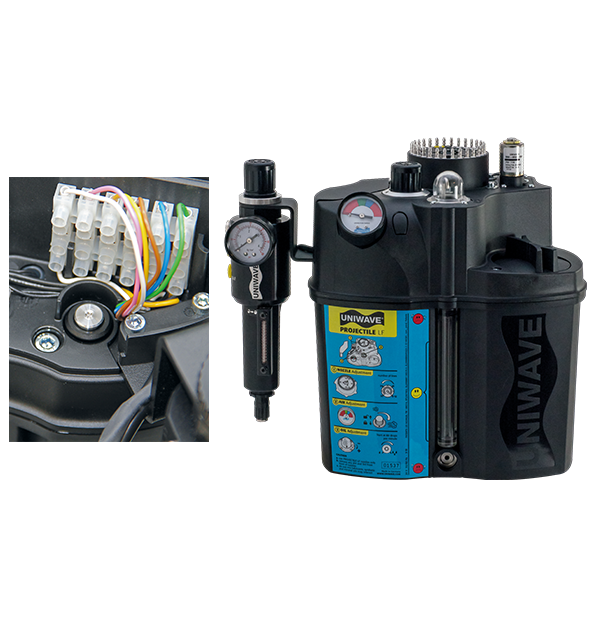

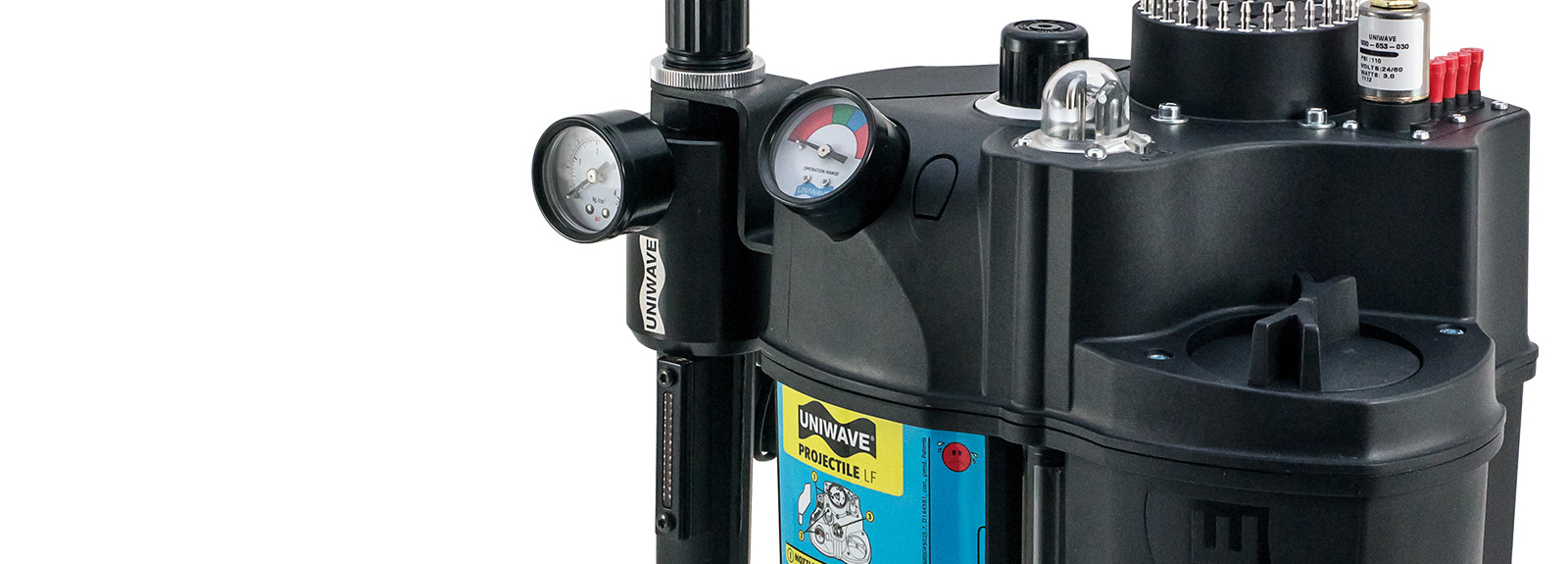

UNIWAVE PROJECTILE LF - 拋射式加油機
專利設計油嘴達到最具經濟效益的均勻潤滑
應用
PROJECTILE LF能提供織針、山角軌道、生克片及其他織機部件均勻的潤滑。具專利的油嘴構造將混合的油氣分離成氣體與油滴，確保潤滑油達到關鍵部件的潤滑效果并減少織廠內的油霧污染。PROJECTILE LF的優越特性在于環保的設計以及整合多項功能于主機本體。與一般市售的任何一款加油機比較其壓縮空氣的消耗可大大的減少30-50%。
主要特點
- 專利設計的油嘴可節省30-50%的壓縮空氣消耗，也就是節省能源及營運成本
- 免除工作環境的油霧危害健康
- 能確實供應28個潤滑出油孔相同的油量及2個低油量油孔
- 儲油箱容量約3.2公升。
- 堅固耐用的結構與人性化的設計
- 易操作(安裝,電氣連接,注油,排油)
- 內置監控裝置(浮標開關,壓力控制,釋壓閥)
- 內置壓力調節閥
- 加油機可連接外配件組合
PROJECTILE LF: 組件
油槽注入口:
超大注油口方便添油。
沖洗裝置:
此裝置可沖洗清潔織機部件。有手動及自動控制兩種可供選擇。
排油的螺絲:
從加油機前端即可輕易地排出油.
壓力調節閥:
內置式調節儲油箱壓力。
浮標開關:
監控儲油箱油存量水平。
釋壓閥:
監控儲油箱內壓力避免壓力過高。
電氣連接電纜:
客制化規格,接線容易。
改裝保養:
如有必要可附加配件至加油機。選配壓力調節閥監測儲油箱壓力避免過壓。
1. 注油孔
超大的注油孔開口使注油輕而易舉。
2. 沖洗裝置
沖洗裝置可沖洗和清潔針織機組件，此設計可設定人工操作或自動控制。
3. 排油的螺絲
從加油機前端即可輕易地排出油。
4. 壓力調節閥
內置式調節儲油箱壓力。.
5. 浮標開關
監控儲油箱油存量水平。
6. 釋壓閥
監控儲油箱內壓力避免壓力過高。
7. 電氣連接電纜
客制化規格,接線容易。
8. 改裝保養
如有必要可附加配件至加油機。選配壓力調節閥監測儲油箱壓力避免過壓。
Technische Daten技術數據
電源供應: | 24 伏 交流 50/60 赫 |
|---|---|
儲油箱容量: | 3,2 升 |
噴油孔 : | 8 - 28, max. |
低流量噴油孔:: | 2, max. |
高壓空氣壓力: | 極小值 4 bar (巴)。 極大值 6 bar (巴) 壓力調節裝置上限值 |
電磁閥 (選配): | 24 伏 交流, 50/60 Hz, 3 W |
浮標開關: | 10 W, 200 mA, 42 V |
重量: (不含油料): | 3.5 公斤 |
Varianten型號
Zubeh?r配件
Air preparation unit
Air preparation unit for PROJECTILE LF with preassure switch
AIR-Connection KIT
